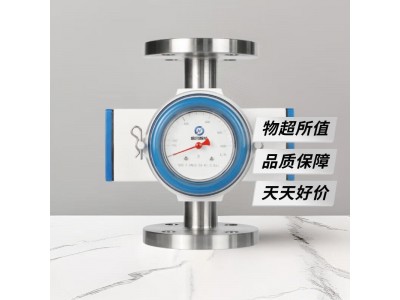

SHS流量開關主要用于管道中的液體流量監測及開關輸出，當流量超過或低于設置的預置開關點時，流量開關可以輸出一個控制信號，這個預置開關點可以設置在量程中的任意一個位置。SHS流量開關以其堅實的結構和穩定的性能應用于石油、化工、冶金、電力、醫藥、食品、造紙等行業的發電機、電動機、軋機、壓縮機和其它機器的冷卻、潤滑系統中，起到測量與過程控制的功能。
測量原理
采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用而產生平衡，通過磁耦合系統傳到指示系統，從而實現流量的監測和控制。
主要技術參數
|
儀表型號 |
SHS-T |
SHS-F |
SHS-F |
|
|
測量范圍 |
流量流量（m³/h） |
0.02-30 |
0.02-30 |
10-150 |
|
連接形式 |
螺紋連接 |
3/4"～2-1/2" |
- |
- |
|
法蘭連接 |
- |
DN15-DN65 (1/2"～2-1/2") |
DN80-DN200 (3"～8") |
|
|
卡套連接 |
卡套規格：25/38/45/51/63/76/104 |
- |
||
|
儀表材料 |
表體 |
304/316L |
304/316L |
304/316L |
|
外殼 |
塑料 |
塑料 |
塑料 |
|
|
指示器 |
旋轉刻度 |
流量現場指示 |
流量現場指示 |
流量現場指示 |
|
流體方向 |
垂直方向 |
自下向上或自上向下 |
||
|
水平方向 |
自左向右或自右向左 |
|||
|
最大操作壓力 |
螺紋連接 |
4.0Mpa |
- |
- |
|
法蘭連接 |
- |
4.0Mpa |
1.6Mpa |
|
|
介質溫度℃ |
標準型 |
≤120 |
≤120 |
≤120 |
|
介質粘度mpa.s |
標準型 |
≤30 |
≤30 |
≤30 |
|
開關重復性 |
±2.5% |
±2.5% |
±2.5% |
±2.5% |
|
測量精度 |
±8%，±12% |
±8%，±12% |
±8%，±12% |
±8%，±12% |
|
報警開關 |
K1 |
1個NC或1個NO觸點（雙穩態） |
||
|
K2 |
2個NC或2個NO觸點（雙穩態） |
|||
|
KV1 |
1個放大繼電器的開關觸點（雙穩態） |
|||
|
KV2 |
2個放大繼電器的開關觸點（雙穩態） |
|||
|
觸點功率 |
K1 K2 |
10W（回路電源可采用24VDC或220VAC供電），建議使用24VDC供電 |
||
|
KV1 KV2 |
1200W，可采用24VDC或220VAC供電） |
|||
|
放大繼電器 |
供電 |
220VAC,24VDC |
||
|
|
響應時間 |
5-12ms |
||
|
防護等級 |
IP65 |
|||
